精密铸造蜡型号挑选指南：从工艺到性能的全面考量

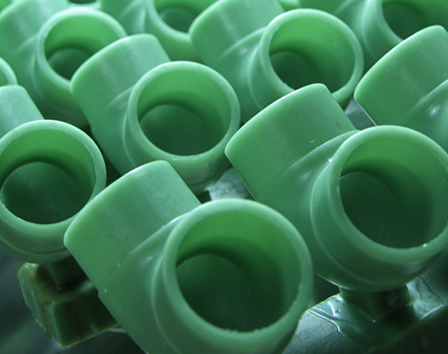

精密铸造蜡是失蜡铸造工艺的核心材料之一，蜡模的质量直接决定了铸件的尺寸精度、表面光洁度和内部缺陷率。挑选适合自身需求的蜡型号，需结合铸造工艺、铸件技术要求、蜡的核心性能及生产效率等多维度综合判断，避免盲目选择导致铸件报废或成本浪费。以下是具体的挑选方法：
一、匹配自身铸造工艺类型
不同的铸造工艺对蜡的性能要求差异明显，这是挑选的重要前提：
1. 硅溶胶工艺：该工艺以高精度、高表面质量为特点，要求蜡的收缩率很低（线性收缩率≤0.8%）、表面光洁度高（Ra≤0.8μm）、软化点适中（50~60℃）。硅溶胶制壳温度较高，蜡需具备良好的热稳定性，防止蜡模在制壳过程中变形。
2. 水玻璃工艺：相对硅溶胶工艺，对蜡的精度要求稍低，收缩率可放宽至≤1.2%，软化点略低（45~55℃），成本经济。但需注意蜡的溃散性，确保脱蜡时无残渣残留。
3. 低压失蜡铸造：适用于大件或复杂铸件，要求蜡的强度高（Shore D硬度≥25），防止注蜡过程中蜡模变形，同时流动性需满足复杂型腔的填充需求。
二、根据铸件技术要求准确选型
铸件的结构、尺寸精度和表面质量直接决定蜡的性能参数：
1. 尺寸精度要求：若铸件公差为IT5~IT7级（如精密齿轮、航空零件），需选择低收缩蜡（线性收缩率0.3%~0.6%），这类蜡通常添加微粉硅石等填料，有效抑制收缩；若公差为IT8级以上，普通蜡即可满足需求。
2. 表面质量要求：铸件表面粗糙度要求Ra≤1.6μm时，需选择高光泽蜡（蜡本身Ra≤0.5μm），确保蜡模表面光滑，减少后续打磨工序；若表面要求较低，普通蜡即可。
3. 结构复杂度：薄壁（<2mm）或细孔（<3mm）铸件需高流动性蜡（螺旋线长度≥300mm），保证蜡液能充分填充型腔；大件铸件（重量>5kg）需高强度蜡，防止搬运过程中蜡模变形。
4. 铸件材料：铸造高温合金（如镍基合金）时，蜡的灰分需≤0.05%，避免残渣导致铸件夹渣；铝合金铸件需蜡的收缩率与铝合金收缩匹配，防止尺寸偏差。
三、关键性能指标解析
蜡的核心性能指标是选型的核心依据，需重点关注以下几点：
1. 软化点：指蜡开始软化的温度，过高会增加注蜡难度，过低则蜡模易变形。车间温度25℃时，建议选择软化点50~55℃的蜡；若车间温度较高（30℃以上），可适当提高软化点至55~60℃。
2. 收缩率：线性收缩率是蜡模冷却后的长度变化率，直接影响铸件尺寸。低收缩蜡的收缩率通常在0.3%~0.6%，普通蜡在0.8%~1.2%。
3. 流动性：用螺旋线测试法衡量，数值越大流动性越好。复杂铸件需流动性≥300mm，简单铸件≥200mm即可。
4. 灰分：蜡燃烧后的残渣，灰分高会导致铸件夹渣。精密铸件要求灰分≤0.1%，普通铸件≤0.5%。
5. 溃散性：脱蜡时蜡是否易分解为气体或液体，无残渣残留。良好的溃散性可减少脱蜡时的裂纹缺陷，硅溶胶工艺尤其需要重视。
6. 硬度：Shore D硬度通常在20~30之间，硬度高则蜡模不易变形，但过高会导致脱模困难。
四、兼顾生产效率与成本
1. 自动化生产：若采用自动化注蜡机，需选择粘度稳定、批次间性能差异小的蜡，确保注蜡过程稳定，减少废品率。
2. 回收利用率：可回收蜡能降低成本，但需注意回收过程中蜡的灰分和收缩率变化，定期检测性能，必要时添加新蜡调整。
3. 性价比：避免盲目追求高价蜡，普通铸件用普通蜡，精密铸件用高等级蜡，平衡质量与成本。例如，普通机械零件用价格较低的石蜡基蜡，航空零件用高性能的合成蜡。
五、试样验证是关键
无论理论分析多么充分，实际试样验证都是必不可少的步骤：
1. 索取样品：向供应商索取2~3种候选蜡样，进行小批量试生产。
2. 蜡模测试：检查蜡模的尺寸精度、表面光洁度、是否有气泡或缩孔等缺陷。
3. 铸造验证：将蜡模制成铸件，检测铸件的尺寸偏差、表面粗糙度、内部缺陷（如夹渣、裂纹），确认是否符合要求。
4. 供应商支持：选择具备技术支持能力的供应商，遇到问题时可协助调整蜡的配方或工艺参数。
六、特殊场景的选型建议
- 高温铸造：需耐高温蜡（软化点>65℃），防止蜡模在制壳过程中软化变形。
- 快速铸造：选择快速凝固蜡，缩短蜡模冷却时间，提高生产效率。
- 环保要求：选择低VOC（挥发性有机化合物）蜡，符合环保标准，保护车间环境。
总之，挑选精密铸造蜡需从工艺、铸件要求、性能指标、成本等多方面综合考量，通过科学分析和实际验证，找到适合自身需求的型号，才能提升铸件质量和生产效率。
